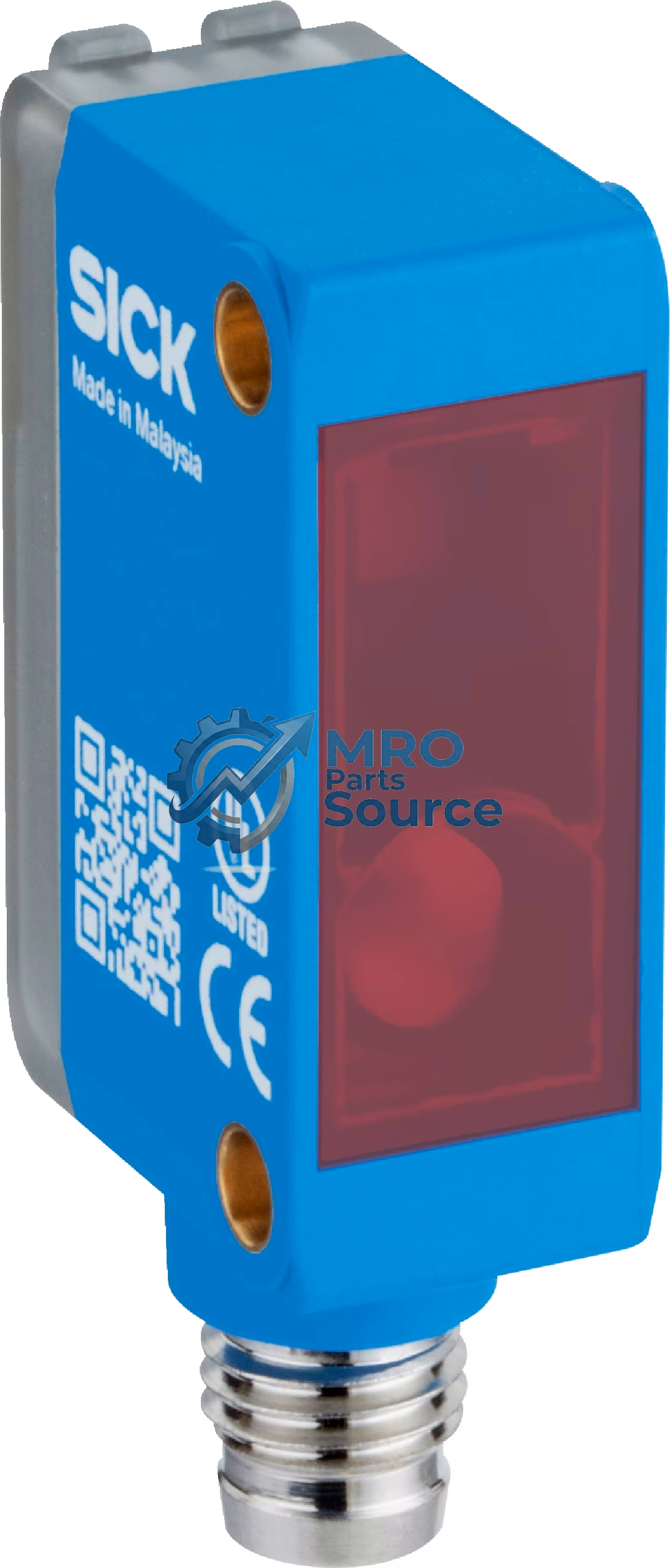

SICK GLD6SP-22A121AEZZZ 光电传感器
订货号: 1150891
SICK GLD6SP-22A121AEZZZ 光电传感器 — datasheet、规格参数、订货号查询与原装正品采购
获取报价 / 询盘
产品概述
| 工作原理 | 镜反射式光电传感器 |
| 工作原理详细信息 | 与反射镜保持最小距离（双透镜系统） 感应距离 最小触发感应距离 0.03 m 最大开关距离 6 m 反射器到发射器的最大距离范围（运行备用 1） 0.03 m ... 6 m 反射器到发射器的推荐距离范围（运行备用 2） 0.07 m ... 5 m 参考反射器 反射器 PL80A 建议的实现理想性能的触发感应距离范围 |
| 0.25 m ... 1.6 m | |
| 感应距离 | |
| 最小触发感应距离 | 0.03 m |
| 最大开关距离 | 6 m |
| 反射器到发射器的最大距离范围（运行备用 1） | 0.03 m ... 6 m |
| 反射器到发射器的推荐距离范围（运行备用 2） | 0.07 m ... 5 m |
| 参考反射器 | 反射器 PL80A |
| 建议的实现理想性能的触发感应距离范围 | 0.25 m ... 1.6 m |
| 偏振过滤器 | 是 发射光束 光源 PinPoint-LED 光源种类 可见红光 光点形状 点状 光斑尺寸（距离） |
| Ø 11.5 mm (350 mm) | |
| 发射光束 | |
| 光源 | PinPoint-LED |
| 光源种类 | 可见红光 |
| 光点形状 | 点状 |
| 光斑尺寸（距离） | Ø 11.5 mm (350 mm) LED 特征值 标准性参考 EN 62471:2008-09 | IEC 62471:2006，修订版 LED 风险组标记 无危险 轴长 640 nm 平均使用寿命 |
| 100,000 h（温度为 TU = +25 °C） | |
| LED 特征值 | |
| 标准性参考 | EN 62471:2008-09 | IEC 62471:2006，修订版 |
| LED 风险组标记 | 无危险 |
| 轴长 | 640 nm |
| 平均使用寿命 | 100,000 h（温度为 TU = +25 °C） 设置 运行模式开关 |
| 用于开关功能反转（明/暗切换） | |
| 设置 | |
| 运行模式开关 | 用于开关功能反转（明/暗切换） 显示 LED，绿色 状态指示灯 持续接通：上电 LED 黄色 光接收状态 持续接通：物体不存在 |
| 持续断开：物体存在 | |
| 显示 | |
| LED，绿色 | 状态指示灯 持续接通：上电 |
| LED 黄色 | 光接收状态 持续接通：物体不存在 持续断开：物体存在 |
| 供货范围 | 安装支架 BEF-W100-A, 反光板 P250 |
技术规格
| Electronics | |
| Supply voltage UB | 10 V DC ... 30 V DC 1) |
| Ripple | ≤ 5 Vpp |
| Usage category | DC-12 (According to EN 60947-5-2)DC-13 (According to EN 60947-5-2) |
| Current consumption | ≤ 20 mA, without load. At UB = 24 V |
| Protection class | III |
| Digital outputNumber1TypePNPSwitching modeLight/dark switchingSignal voltage PNP HIGH/LOWApprox. UB-3 V / 0 VOutput current Imax.≤ 100 mA 2)Circuit protection outputsReverse polarity protectedOvercurrent protectedShort-circuit protectedResponse time≤ 625 µs 3)Switching frequency1,000 Hz 4) | |
| Digital output | |
| Number | 1 |
| Type | PNP |
| Switching mode | Light/dark switching |
| Signal voltage PNP HIGH/LOW | Approx. UB-3 V / 0 V |
| Output current Imax. | ≤ 100 mA 2) |
| Circuit protection outputs | Reverse polarity protected |
| Overcurrent protected | |
| Short-circuit protected | |
| Response time | ≤ 625 µs 3) |
| Switching frequency | 1,000 Hz 4) |
| Pin/Wire assignmentFunction of pin 4/black (BK)Digital output, light switching, object present → output Q LOWFunction of pin 4/black (BK) – detailThe pin 4 function of the sensor can be switchedAdditional possible settings via operating mode switch | |
| Pin/Wire assignment | |
| Function of pin 4/black (BK) | Digital output, light switching, object present → output Q LOW |
| Function of pin 4/black (BK) – detail | The pin 4 function of the sensor can be switched |
| Additional possible settings via operating mode switch | |
| Mechanics | |
| Housing | Rectangular |
| Dimensions (W x H x D) | 12 mm x 31.6 mm x 21 mm |
| Connection | Male connector M8, 4-pin |
| MaterialHousingPlastic, ABSFront screenPlastic, PMMAMale connectorMetal, copper alloy (C3604 CUZN39PB3) | |
| Material | |
| Housing | Plastic, ABS |
| Front screen | Plastic, PMMA |
| Male connector | Metal, copper alloy (C3604 CUZN39PB3) |
| Weight | Approx. 10 g |
| Maximum tightening torque of the fixing screws | 0.4 Nm |
| Ambient data | |
| Enclosure rating | IP67 (EN 60529) |
| Ambient operating temperature | –30 °C ... +55 °C |
| Ambient temperature, storage | –40 °C ... +70 °C |
| Typ. Ambient light immunity | Sunlight: ≤ 30,000 lx |
| Shock resistance | 11 ms (3 positive and 3 negative shocks along X, Y, Z axes, 18 total shocks (EN60068-2-27)) |
| Vibration resistance | 10 Hz ... 55 Hz (Amplitude 0.5 mm, 3 x 30 min (EN60068-2-6)) |
| Air humidity | 35 % ... 95 %, relative humidity (no condensation) |
| Electromagnetic compatibility (EMC) | EN 60947-5-2 |
| UL File No. | NRKH.E348498 & NRKH7.E348498 |
