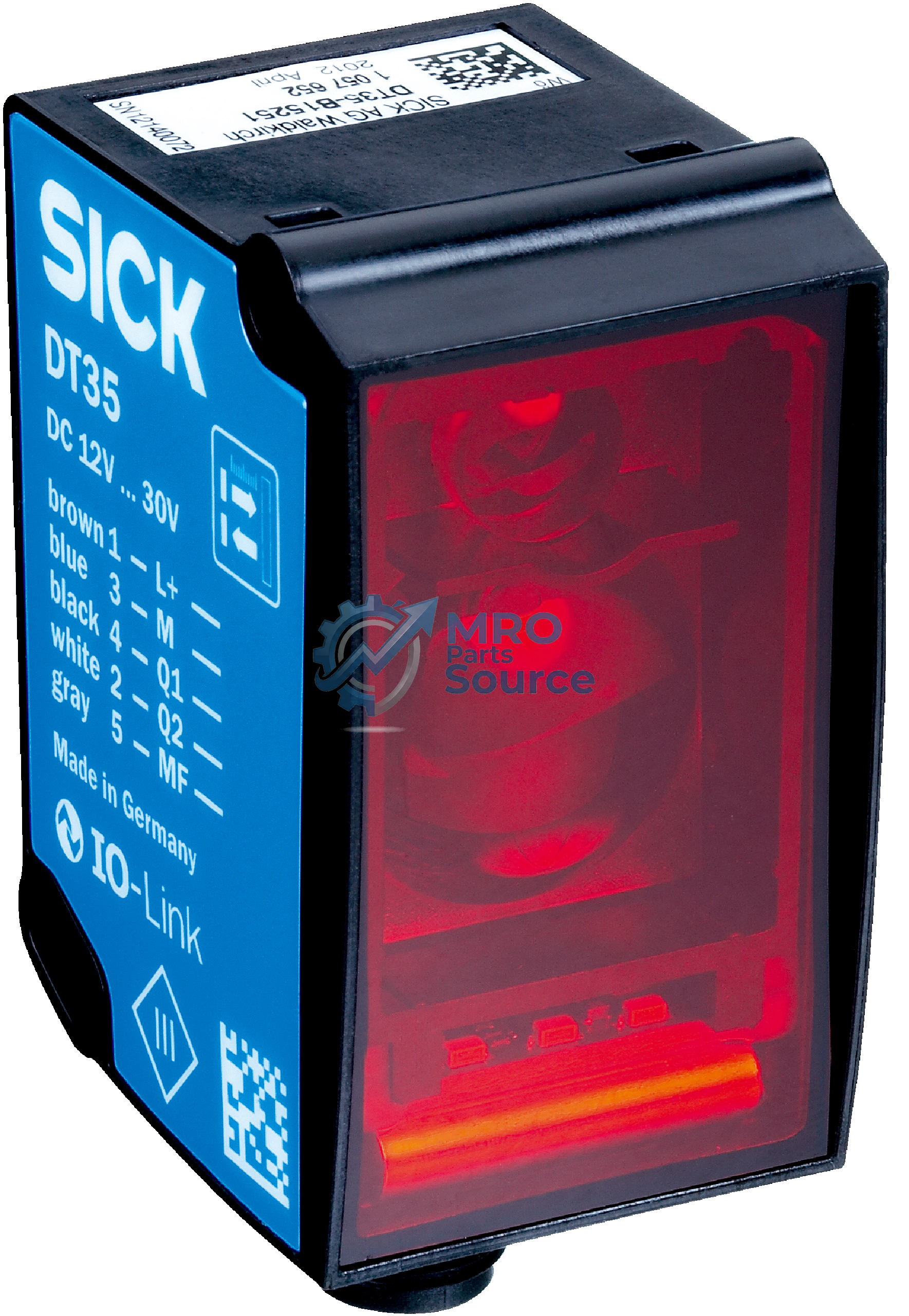

SICK DT35-B15251 激光测距传感器
订货号: 1057652
SICK DT35-B15251 激光测距传感器 — datasheet、规格参数、订货号查询与原装正品采购
获取报价 / 询盘
产品概述
| 测量范围 | 50 mm ... 12,000 mm, 90% 漫反射 1) 2) 50 mm ... 5,300 mm, 18% 漫反射 50 mm ... 3,100 mm, 6% 漫反射 |
| 测量物体 | 自然物体 |
| 分辨率 | 100 µm |
| 重复精度 | ≥ 0.5 mm 2) 3) 4) |
| 测量准确度 | Typ. ± 10 mm 4) |
| 响应时间 | 2.5 ms ... 96.5 ms, 2.5 ms / 6.5 ms / 12.5 ms / 24.5 ms / 96.5 ms 5) 6) |
| 开关频率 | 333 Hz / 100 Hz / 50 Hz / 25 Hz / 6 Hz 5) 6) |
| 输出时间 | 1 ms ... 32 ms, 1 ms/2 ms/4 ms/8 ms/32 ms 5) 7) |
| 发射光束 | |
| 光源 | 红色激光 8) |
| 光源种类 | 可见红光 |
| 典型光点尺寸（距离） | 15 mm x 15 mm (在 2 m) |
| 激光器特征值 | |
| 标准性参考 | IEC 60825-1:2014, EN 60825-1:2014 |
| 激光等级 | 2 9) |
| 平均激光使用寿命（25 °C 时） | 100,000 h |
| 其它功能 | 可设置的速度：超快 ... 超慢 示教式和可逆式模拟输出端 输出 Q2可切换：电流输出/电压输出/数字输出 切换模式：距离对象 (DtO)/窗口/传感器和背景之间的对象 (ObSB) 可示教/可反转的数字输出 多功能输入：激光关闭/外部示教/禁用 恢复出厂设置 |
| 安全技术参数 | |
| MTTFD | 101 年 |
| DCavg | 0% |
- 对于慢速速度设置.
- 参见重复精度特征曲线.
- 对应于 1 σ.
- 6% ... 90% 漫反射.
- 取决于设置的速度：超快 ... 超慢 .
- 将物体从侧面引入测量范围.
- 持续在测量范围内更改至物体的距离.
- 波长：658 nm；最大功率：250 mW；脉冲持续时间：4 ns；接触率：1/250.
- 禁止刻意直视激光光束。不得将激光光束对准人眼。.
技术规格
| Interfaces | |
| IO-Link | ✔ , IO-Link V1.1 |
| Function | Process data, parameterization, diagnosis |
| Data transmission rate | 38.4 kbit/s |
| Digital output | |
| Number | 1 ... 2 1) 2) |
| Type | Push-pull: PNP/NPN |
| Function | Output Q2 adaptable: Current output / Voltage output / Digital output |
| Maximum output current IA | ≤ 100 mA |
| Analog output | |
| Number | 1 |
| Type | Current output / voltage output |
| Function | Output Q2 adaptable: Current output / Voltage output / Digital output |
| Current | 4 mA ... 20 mA, ≤ 450 Ω |
| Voltage | 0 V ... 10 V, ≥ 50,000 Ω |
| Resolution | 12 bit |
| Multifunctional input (MF) | 1 x 3) |
| Hysteresis | 0 mm ... 11,950 mm 4) |
| Electronics | |
| Supply voltage UB | DC 12 V ... 30 V 1) 2) |
| Power consumption | ≤ 1.7 W 3) |
| Ripple | ≤ 5 Vpp 4) |
| Initialization time | ≤ 500 ms |
| Warm-up time | ≤ 20 min |
| Display | LEDs |
| Enclosure rating | IP65 IP67 |
| Protection class | III |
| Connection type | Male connector, M12, 5-pin |
| Mechanics | |
| Dimensions (W x H x D) | 32 mm x 58.67 mm x 42.7 mm |
| Housing material | Plastic (ABS/PC) |
| Window material | Plastic (PMMA) |
| Weight | 65 g |
| Ambient data | |
| Ambient temperature, operation | –30 °C ... +55 °C, Uv ≤ 24 V |
| Ambient temperature, storage | –40 °C ... +75 °C |
| Max. rel. humidity (not condensing) | ≤ 95 % |
| Typ. Ambient light immunity | 40 klx |
| Vibration resistance | EN 60068-2-6, EN 60068-2-64 |
| Shock resistance | EN 60068-2-27 |
| Electromagnetic compatibility (EMC) | EN 61000-6-2, EN 61000-6-3, EN 61000-6-4 1) |
